Élévateur de lame de moulin à vent
Les pales de rotor sont sensibles et extrêmement longues, avec une tendance vers des installations de plus en plus grandes. Des longueurs de pales de rotor allant jusqu'à 80 mètres ne sont plus rares. Ils peuvent être transportés de différentes manières avec les véhicules de CARRIST.

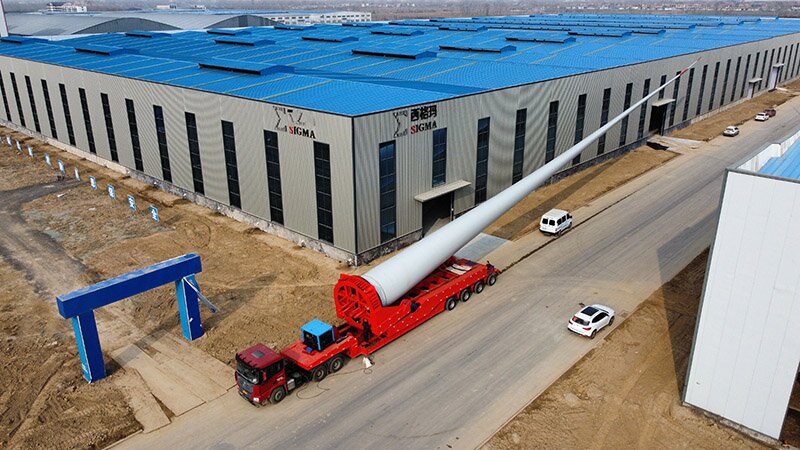

La remorque à pales de turbine d'éolienne télescopique extensible est une solution solide et économique pour les sections de route faciles. Lorsque l'espace est limité, on peut compter sur les éoliennes adaptateurs de pales de rotor, élévateur de pales de CARRIST. Montées sur des remorques à plate-forme, les pales de rotor peuvent être ramassées, positionnées à un angle allant jusqu'à 60°, pivotées et tournées autour de leur propre axe. Montées sur une plaque à dégagement rapide, les pales du rotor peuvent être saisies et manœuvrées en toute sécurité autour de tous les obstacles. Dans les zones boisées ou bâties, les virages en épingle ou en montagne, la charge fragile est ainsi acheminée facilement, en toute sécurité et efficacement jusqu'à sa destination.

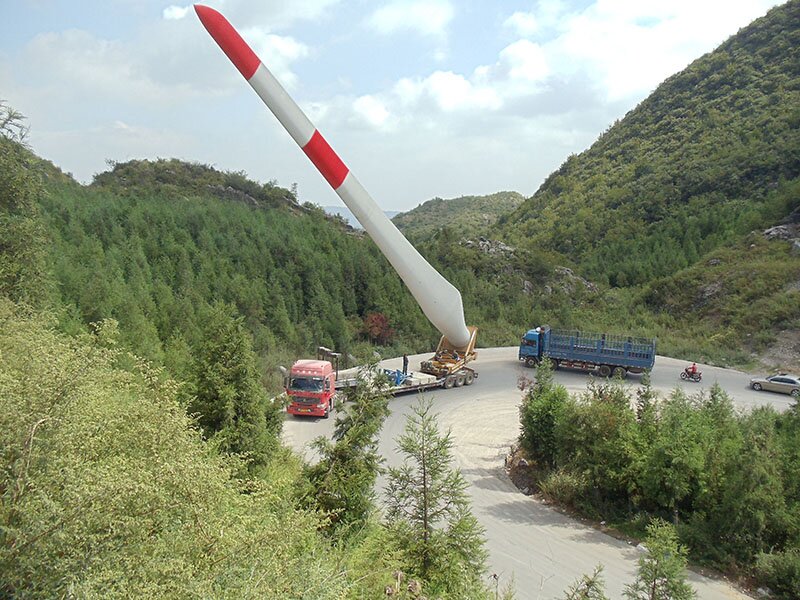

• Carrist Blade Lifter pourrait faire en sorte que la pale du vent se soulève, pendant le transport de la pale du vent, se nivelle et se tourne pour éviter divers obstacles tels que les arbres, les montagnes et les fils, et résout efficacement le problème du transport des pales d'énergie éolienne dans les zones montagneuses.

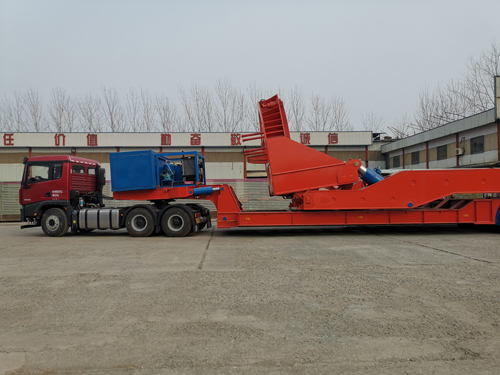

• La lame est directement fixée au lève-lame et soulevée dans les airs pour transporter la lame super longue avec une courte longueur totale de remorque.
• Pendant le transport, la commande hydraulique peut faire tourner la pale de vent à 360 °, la pale de vent peut tourner à 360 ° à travers le roulement d'orientation inférieur et la glissière annulaire, et l'angle d'ouverture maximal de la pale de vent est de 60 ° à travers le expansion et contraction du cylindre d'huile, ce qui peut réduire le contrepoids ajouté.
• Pendant le transport, si le vent est fort, la pale de vent peut tourner à 360 degrés pour éviter le vent, et participer à l'équilibre par contrepoids pour assurer la sécurité du transport.
Spécification de Lève-lame de moulin à vent
Dimension : |
10420 * 3400 * 3865 millimètres |
Angle de levage : |
0-36 degrés |
Mode de levage : |
double levage de cylindre |
Mode rotation : |
4 moteurs |
Rotation de la lame : |
2 moteurs |
Contrôle: |
contrôle manuel + sans fil |
Taille du contrepoids : |
1600*1400mm |
Distance de déplacement : |
0-4000mm |
Mode de changement de vitesse : |
double poussée de cylindre |
Mode de pesée : |
poids de 4 points |
Capacité: |
510 tonnes*m |
Poids mort: |
47 000 kg |
CARACTÉRISTIQUES CLÉS DU LEVIER DE LAME
· Pendant le transport des pales éoliennes, la pale éolienne peut se soulever, se niveler et pivoter pour éviter divers obstacles tels que les arbres, les montagnes et les câbles, et résoudre efficacement le problème du transport des pales éoliennes dans les zones montagneuses.
· La lame est directement fixée au lève-lame et soulevée dans les airs pour transporter la lame super longue avec une courte longueur totale de remorque. Pendant le transport, la commande hydraulique peut faire tourner la pale de vent à 360 °, la pale de vent peut tourner à 360 ° à travers le roulement d'orientation inférieur et la glissière annulaire, et l'angle d'ouverture maximal de la pale de vent est de 60 ° à travers l'expansion et la contraction du cylindre d'huile, ce qui peut réduire le contrepoids ajouté.
· Pendant le transport, si le vent est fort, la pale de vent peut tourner à 360 degrés pour éviter le vent, et participer à l'équilibre par contrepoids pour assurer la sécurité du transport.

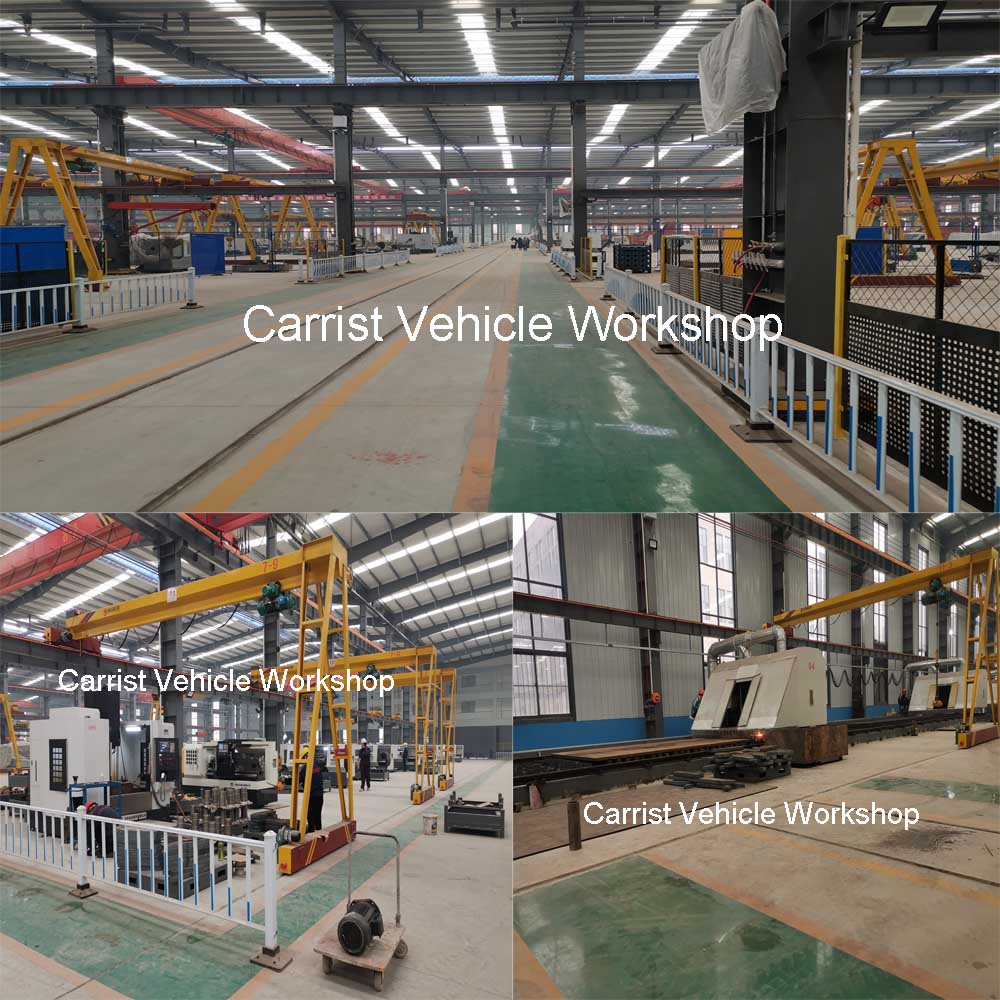

Atelier de Lève-lame d'éolienne
