Remorque modulaire automotrice
• Carrist SPMT (remorque modulaire autopropulsée) standardise et modularise la forme de la structure, et joint en continu l'essieu en fonction de la qualité de la cargaison. Les spmts intègrent la technologie informatique et microélectrique, la technologie hydraulique et la technologie de communication sans fil pour réaliser un fonctionnement intelligent sans fil. En raison de sa structure compacte et de son assemblage de modules standardisé, il peut être épissé mécaniquement et de manière flexible. En théorie, le SPMT peut être raccordé à une capacité portante de 10 millions de tonnes.
La remorque modulaire automotrice normalise et modularise la forme de la structure et raccorde en continu l'essieu en fonction de la qualité de la cargaison. Les spmts intègrent la technologie informatique et microélectrique, la technologie hydraulique et la technologie de communication sans fil pour réaliser un fonctionnement intelligent sans fil. En raison de sa structure compacte et de son assemblage de modules standardisé, il peut être épissé mécaniquement et de manière flexible. En théorie, le SPMT peut être raccordé à une capacité portante de 10 millions de tonnes.
Spécification de Remorque modulaire automotrice
Vitesse |
5km/h |
3km/h |
1km/h |
0,5 km/h |
Charge utile (charge nette) |
104 000 kilogrammes |
112 000 kilogrammes |
*)128 000 kg |
*)144 000 kilogrammes |
Poids mort (environ) |
16 000 kilogrammes |
16 000 kilogrammes |
16 000 kilogrammes |
16 000 kilogrammes |
Max. poids total nominal |
120 000 kilogrammes |
128 000 kilogrammes |
144 000 kilogrammes |
160 000 kilogrammes |
Charge nominale par essieu/ligne |
30 000 kilogrammes |
32 000 kilogrammes |
*) 36 000 kilogrammes |
*) 40 000 kilogrammes |
Taille de la plate-forme de chargement, L x l |
environ. 5 600 mm x 2 430 mm |
|||
Hauteur de la plate-forme de chargement (position initiale) |
environ. 1 150 mm |
|||
Hauteur de la plate-forme de chargement (position de conduite) |
environ. 1 500 mm |
|||
Course de levage/compensation |
environ. 700mm (±350mm) |
|||
N° de porte-roue (Total) |
8 ensembles |
|||
N° de porte-roue (Drive) |
2 ensembles |
|||
Porte-roue N° (Frein) |
4 ensembles |
|||
N° de porte-roue (en marche) |
2 ensembles |
|||
Force de traction à 400 bars |
environ. 2x80kN=160kN |
|||
Puissance de freinage |
environ. 4x55kN=220kN |
|||
Vitesse de conduite maximale autorisée |
environ. 11.5km/h |
|||
Pneu |
16 x 355/65-15PR28 |
|||
Angle de braquage |
Crémaillère et pignon, env.+130°/ -100° |
|||
Température de fonctionnement |
env.-20°C〜+40°C |
|||
Moment de flexion autorisé de la plate-forme |
env.+7700kNm/-6300kNm |
|||

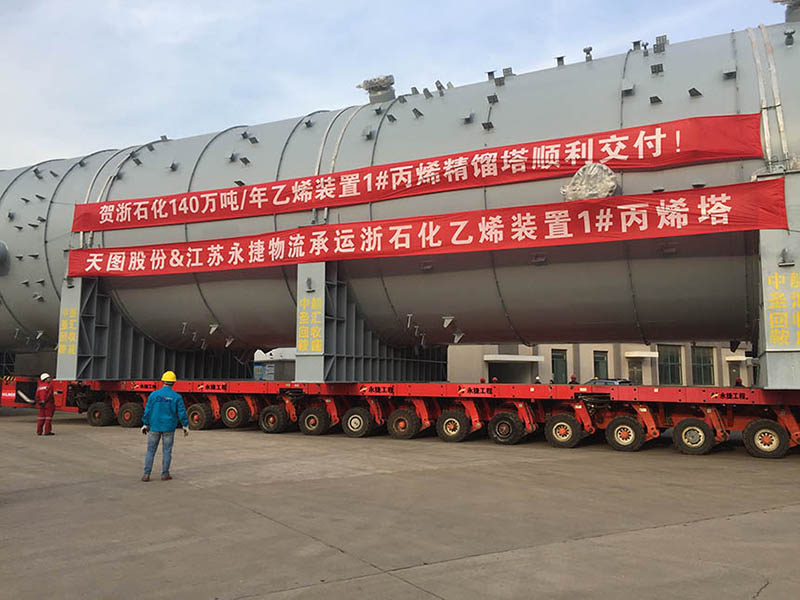

Expédition de Remorque modulaire automotrice
Application de Remorque modulaire automotrice

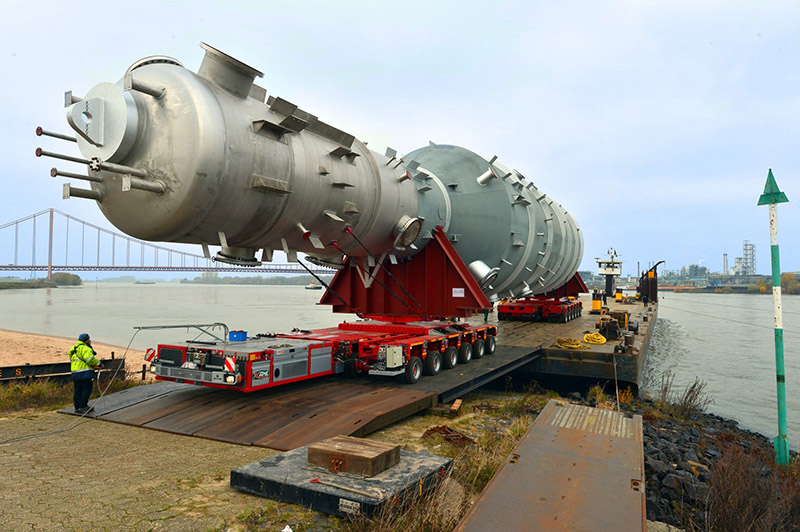

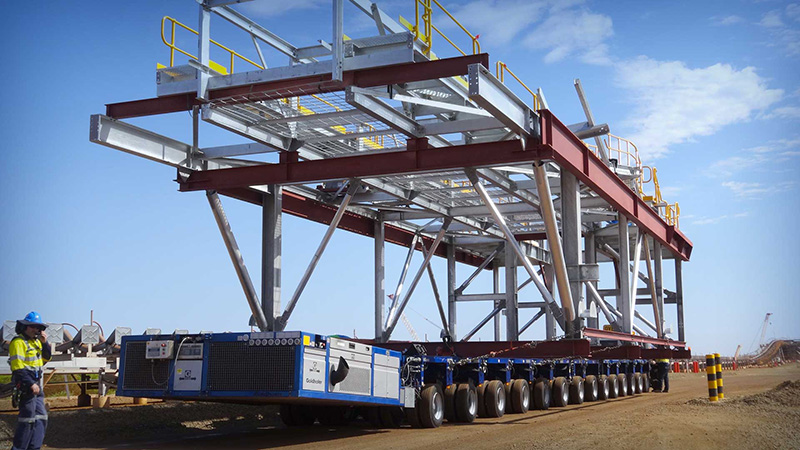

La remorque modulaire automotrice, (ci-après dénommée spmt, via les modes homme ou femme ou mixte, offre la réponse de transport fiable pour les cargaisons de superstructure surdimensionnées, non détachables, surlongueurs ou en surpoids, telles que la plate-forme pétrolière offshore, l'usine chimique modulaire, la construction navale, nucléaire et le transport de réservoirs de produits chimiques.il est largement utilisé dans les domaines du pétrole et du carburant, de l'énergie, de la métallurgie, de l'industrie chimique, de la production, de la construction navale, de l'ingénierie marine, etc.
La remorque modulaire automotrice adopte une conception modulaire à corps mince et la largeur d'un module non marié est de 2430 mm; la charge à l'essieu non mariée peut atteindre 40 lots, particulièrement adaptée au transport de charges concentrées ; la livraison du module spmt a la caractéristique de la fusion de plusieurs véhicules, qui peut réaliser la connexion en douceur et solide d'un millier de modules d'essieu au maximum, et la capacité de charge maximale peut atteindre près de 30000 tonnes ; il a une diffusion de modes de guidage consistant en direct, zigzag, oblique, rotation importante, horizontal, le balancement avant, le balancement arrière et ainsi de suite. les modes de guidage d'un module unique et de plusieurs modules dans l'entreprise commerciale spmt sont identiques.

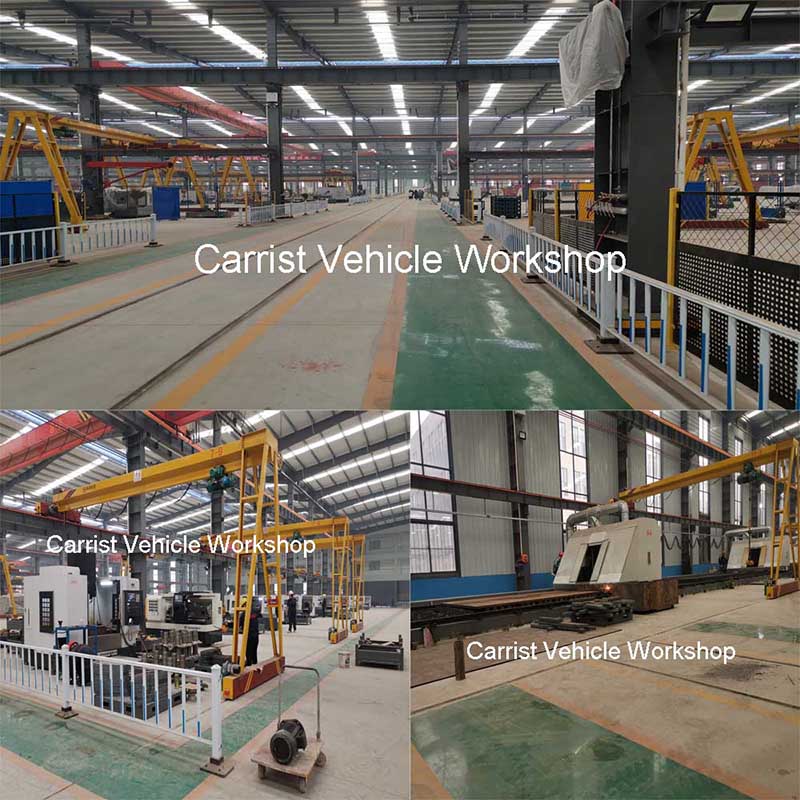

Atelier de Remorque Modulaire Automotrice
