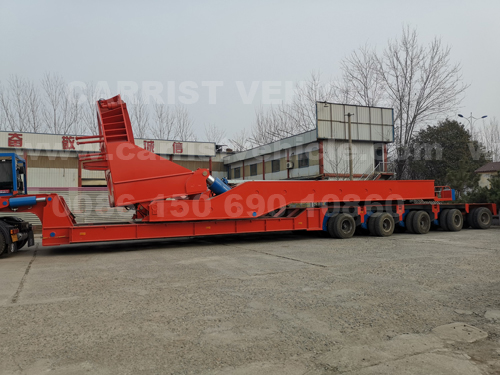

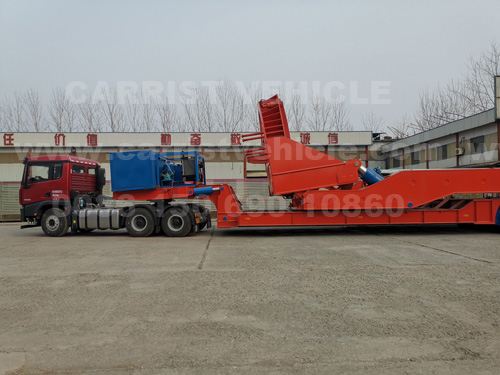

Adaptateur de pale d'éolienne 4X8 avec remorque modulaire
Dans l'industrie éolienne, les véhicules CARRIST ont principalement une nacelle éolienne, des pales d'éolienne, une section de tour éolienne, etc. pour compléter la chaîne industrielle. Les véhicules CARRIST fournissent tous les types de solutions de transport pour une large utilisation dans l'industrie de l'énergie.
Comparé à une remorque à pales extensible, l'adaptateur de pales de rotor peut soulever, balancer et faire pivoter les pales. Il peut éviter divers obstacles tels que les arbres, les montagnes et les câbles sur le chemin, résoudre efficacement le problème du transport des pales de vent dans les zones de montagne et saisir directement les pales de vent par la centrale hydraulique. En cas de vent fort, les pales peuvent pivoter à 360 degrés pour éviter le vent, et participer à l'équilibre grâce au contrepoids pour assurer la sécurité du transport.
Spécification:
Marque : CARRIST Wind Blade Adapter avec remorque modulaire
Dimension : 19500mm*3400mm*4650mm
Lame applicable : 56,5 m à 76 m
Essieu : 4 lignes 8 essieux
Pneus : 32 unités
Angle de rotation maximum : 360°
Vérin de levage : diamètre du cylindre 280 mm Angle de levage 0-55
Col de cygne avec plateforme active : 1m
Station hydraulique : moteur diesel 4 cylindres 31KW
Train d'atterrissage : vérin de support hydraulique avant et arrière
Goupille d'attelage : goupille d'attelage boulonnée de 2,00 ou 3,5 pouces
Ouvrages :
Les principaux composants de l'adaptateur de lame comprennent la plate-forme de rotation, le support de cercle de lame, les vérins de levage, les sièges et les vannes de fonctionnement, les remorques surbaissées.

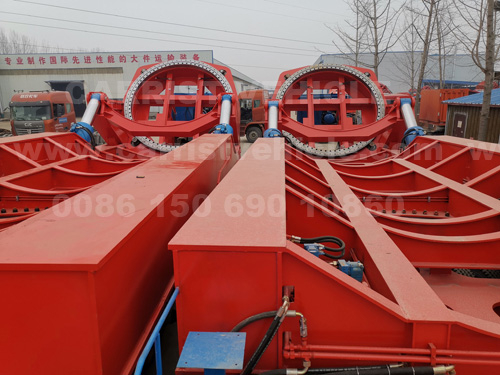

Plate-forme de rotation ： La plate-forme de rotation est fixée sur la remorque surbaissée ou la remorque modulaire hydraulique. Il est fixé par de gros boulons, et nous devons également le souder sur la plate-forme de la remorque pour le renforcer.
Support de cercle de lame : un adaptateur peut être combiné avec différents supports de lame de spécification, et un support peut charger Max. 7 spécifications de lames.

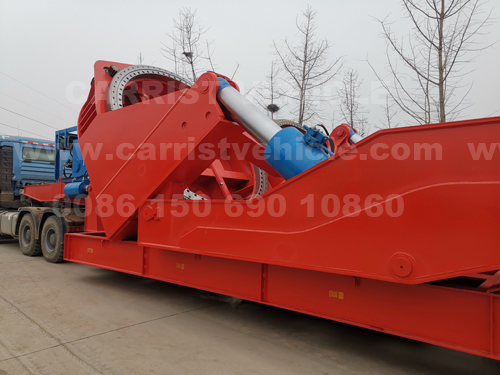

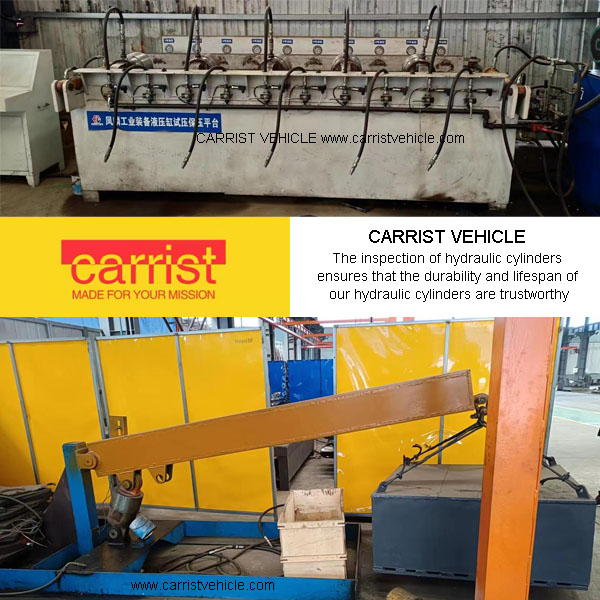

Cylindres de levage : l'adaptateur a un cylindre de chaque côté (droit et levage) pour soulever la pale de vent
Sièges d'opération et valves : Les mouvements de rotation et de levage sont actionnés par le travail manuel.
